產品概述：

具有固定的排量，在開式或閉式系統中作靜壓傳動的泵或馬達。

當作為泵使用時，流量與轉數和排量成正比。

當作馬達使用時，輸出轉數和排量成正比而與排量成反比。輸出扭矩隨高壓側與低壓側之壓差的增大而增大。

驅動軸能承受徑向負荷；

缸體與配油盤采用球面配油，在旋轉中能自動對中，圓周速度較小，效率高；噪音低

本系列產品為斜軸式結構，適用于開式或閉式系統的靜壓傳動

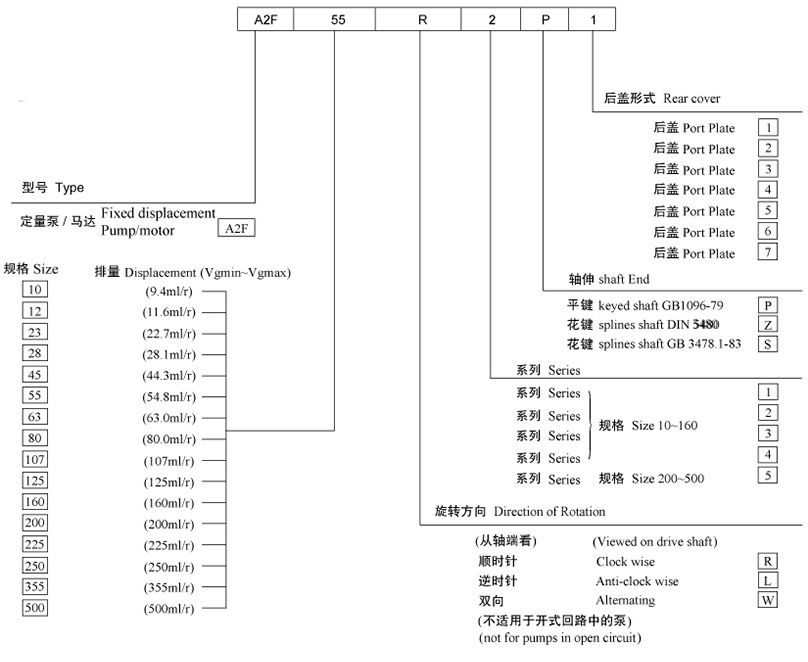

型號說明：

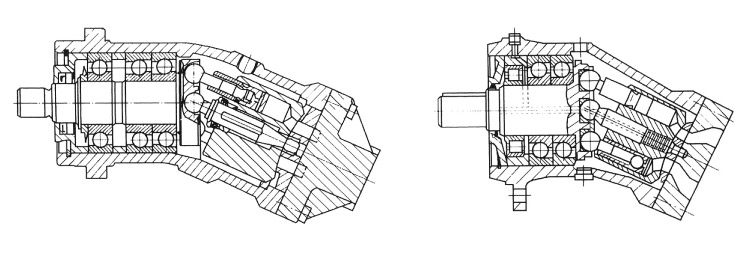

結構剖視：

工作原理：

1、泵工況

泵的作用是將機械能轉變為液壓能。當電動機帶動泵的主軸旋轉時，通過連桿柱塞帶動缸體旋轉，由于缸體軸線與主軸軸線成一夾角，柱塞在缸體內作往復運動，此時缸體內的柱塞孔發生容積變化。當容積由小變大時，介質從泵的吸入口吸入，經配流盤的低壓窗口進入柱塞孔；當容積由大變小時，介質經配流盤的高壓窗口從泵的排出口排出。這樣主軸旋轉一周，每個柱塞孔完成一次吸入，排出的過程。

2、馬達工況

馬達的作用是將液壓能轉變為機械能。當高壓油從馬達的進油口通過配流盤高壓窗口進入缸體柱塞孔內，推動柱塞運動，由于缸體軸線與主軸軸線成一夾角，液壓力通過連桿作用于主軸上，產生一個切向力，推動主軸旋轉，輸出扭矩。同時工作過的油液借助于缸體的慣性旋轉，被擠出柱塞孔，通過配油盤的低壓窗口，從馬達排油口排出。

技術參數：

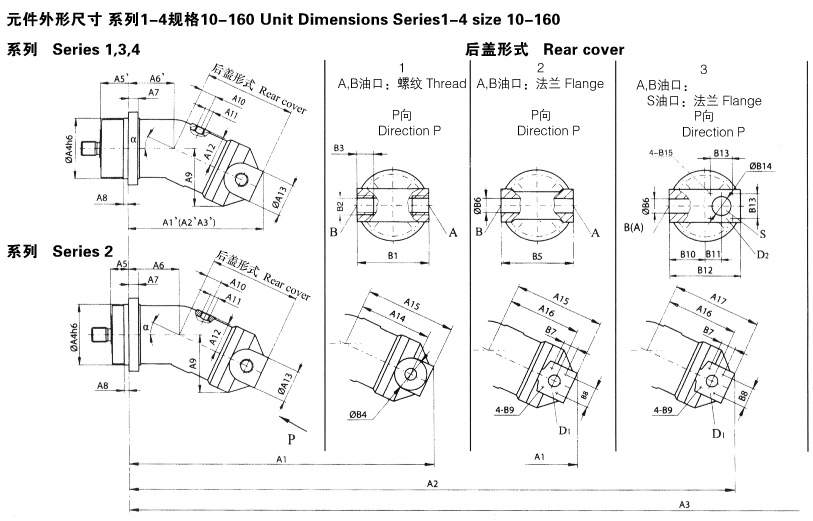

外形尺寸：
